Diagnostica Avanzata & Monitoraggio Tecnico

Analisi non distruttiva e rilievo aereo per la prevenzione di degradi e l'ottimizzazione del piano di manutenzione.

Diagnostica Termografica

L'indagine termografica non è una semplice mappa di colori, è lo strumento principale per la certificazione dello stato di salute dell'involucro. Utilizziamo termocamere ad alta risoluzione (via drone per coperture e facciate, o via terra per interni) per identificare le criticità prima che si trasformino in danni strutturali o costi energetici insostenibili.

Cosa identifichiamo con precisione millimetrica:

Ponti Termici e Dispersioni: Analisi dei nodi costruttivi e dei serramenti per l'efficientamento energetico reale.
Infiltrazioni e Umidità Occulta: Rilevazione precoce di umidità di risalita, condensa interstiziale e infiltrazioni d'acqua prima del distacco degli intonaci.
Diagnostica Predittiva: Interventi non distruttivi che permettono di pianificare la manutenzione eliminando la necessità di demolizioni esplorative.

Indagine termografica

Le immagini dell’energia rilevate con la termocamera, vengono rappresentate sotto forma di immagini a colori. Queste sono la mappatura termica sulla superficie dell’oggetto. Ecco perché possiamo considerare la termografia uno strumento non distruttivo.

Rilievi Aerei e Fotogrammetria (SAPR)

Il rilievo aereo con SAPR è la nostra soluzione per la mappatura di aree complesse e di difficile accesso. Non è solo un volo, ma una metodologia di acquisizione dati che integra i rilievi topografici tradizionali con la precisione del dato geospaziale 3D.

Il valore aggiunto per il progettista:

Velocità e Sicurezza: Operatività immediata su pendii, coperture, infrastrutture o aree inaccessibili, garantendo la totale sicurezza degli operatori.
Dati Geospaziali Integrabili: Produzione di ortomosaici, nuvole di punti e DTM (Digital Terrain Models) compatibili con i software BIM e CAD, per una progettazione basata su dati reali e non su stime.
Efficientamento dei tempi: Riduzione drastica delle ore di rilievo in cantiere rispetto ai metodi tradizionali, con una densità informativa (migliaia di punti contro pochi punti di stazione) incomparabilmente superiore.

Rilievi con drone

I SAPR (Sistemi Aerei a Pilotaggio Remoto), sono sempre più performanti ed utilizzabili in campo edilizio, topografico e architettonico. Grazie a sofisticati sistemi di navigazione GPS, sono in grado di volare con precisione ed eseguire numerosi servizi, rendendo il risultato preciso e sicuro.

Il rilievo con un drone offre un enorme potenziale ai professionisti GIS (Geographic Information System).

È possibile effettuare rilievi topografici della stessa qualità delle misurazioni altamente accurate raccolte con metodi tradizionali, ma in una frazione del tempo. Ciò riduce sostanzialmente il costo di un sopralluogo e il carico di lavoro degli specialisti del settore.

Diagnostica Avanzata: La Precisione che Riduce i Costi

L’errore in fase di rilievo è la causa principale di varianti in corso d'opera e ritardi cronici. Il nostro sistema di diagnostica integrata utilizza tecnologie di acquisizione LiDAR e SLAM (Riegl VZ-600i e GeoSLAM ZEB Horizon RT) per trasformare qualsiasi contesto complesso, dall'architettura monumentale agli ambienti sotterranei, in un modello digitale millimetrico.

I vantaggi per il tuo progetto:

Zero Interferenze: Identifichiamo criticità strutturali e fuori squadro prima che diventino problemi di cantiere.
Georeferenziazione Certificata: Dati oggettivi su cui basare il calcolo strutturale dei sistemi di ancoraggio.
Efficienza Operativa: Acquisizione dati in tempi ridotti anche in assenza di segnale GPS (gallerie, tunnel, architettura complessa).

L'Ingegnerizzazione del Rilievo

Non vendiamo nuvole di punti, forniamo basi progettuali certe. Il nostro servizio 'chiavi in mano' garantisce:

Restituzione 3D e CAD: Integrazione dei dati rilievati direttamente nei software di modellazione, pronti per l'ingegnerizzazione dell'involucro.
Verifica in tempo reale: Grazie alla tecnologia RT (Real-Time), validiamo l'integrità del rilievo mentre siamo in cantiere, azzerando i sopralluoghi ripetuti.
Analisi del Contesto: Classificazione automatica di strutture, reti e vegetazione per una gestione precisa delle aree di cantiere.

Sky is the limit

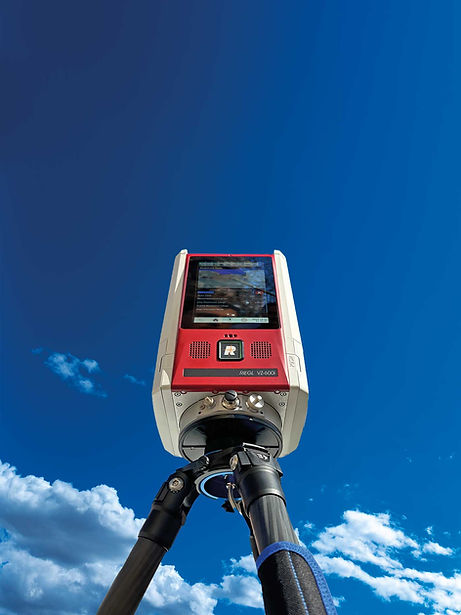

Laser Scanner Riegl VZ-600i

Portata: 1.000 m

Precisione: 3 mm
Superamento vegetazione: fino a 15 echi sullo stesso raggio
Registrazione e Georeferenzazione automatica a bordo dello scanner senza ausilio di dispositivi esterni
3 camere integrate
Fino a 2.200.000 punti al secondo
Fino a 420 linee al secondo
Scansioni di 30 secondi (compreso colore) con 6mm di risoluzione a 10 m
Scaricamento dati di scansione a 500 mb al secondo

GeoSLAM ZEB HORIZON RT

Portata: 100 m
Risoluzione: 300.000 punti/secondo
Accuratezza relativa: fino a 6 mm
Garanzia: fino a 3 anni di garanzia con GeoSLAM Care
RT (Opzionale): ora puoi vedere in tempo reale il tuo rilievo
ZEB VISION: colora la tua nuvola di punti con la camera in 4k per foto ad alta risoluzione

La tecnologia del mobile mapping rappresenta una soluzione avanzata ed estremamente affidabile per l’acquisizione di dati geospaziali precisi e dettagliati.

Grazie all’utilizzo di dispositivi all’avanguardia e software altamente sofisticati, potrete acquisire informazioni georeferenziate di altissima qualità su qualsiasi superficie o oggetto. Questo vi consentirà di effettuare rilievi più precisi e dettagliati, ottimizzando la gestione delle attività sul campo e migliorando la vostra produttività complessiva.

L’utilizzo della tecnologia SLAM (Simultaneous Localization and Mapping) garantisce risultati veloci e allo stesso tempo di qualità. Viene utilizzato anche in aree con assenza di segnale GPS, come ad esempio negli spazi interni, in gallerie e in ambienti fitti di vegetazione.

Possibilità di importazione di punto di controllo (GCP) per la correzione del calcolo della traiettoria e per la georeferenzazione dei dati
Adatto negli ambienti sotterranei come gallerie, tunnel, aree boschive e ambienti architettonici complessi

Protocollo Operativo: Dall’Analisi Strutturale alla Posa Certificata

Indagini Endoscopiche

Analisi strumentale delle stratigrafie esistenti per identificare degradi occulti e definire la strategia d'intervento.

Prove di Estrazione (Pull-out Test)

Verifiche meccaniche in situ per validare la resistenza a trazione dei sistemi di fissaggio sul supporto specifico, garantendo la tenuta strutturale dell'ancoraggio.

Progettazione Esecutiva

Sviluppo del sistema di facciata come complesso industriale. Definizione dei moduli, degli schemi di fissaggio e dei nodi critici per azzerare le interferenze in cantiere.

Rendering Fotorealistico

Simulazione digitale dell'opera per la validazione estetica e materica prima della cantierizzazione.

Tracciamento di Precisione:

Definizione degli assi (X, Y) tramite strumentazione laser, garantendo la complanarità assoluta del sistema.

Ancoraggio Strutturale

Installazione delle staffe portanti mediante tassellatura certificata, dimensionata in base ai carichi strutturali calcolati.

Isolamento Continuo

Posa dei pannelli isolanti mediante fissaggio meccanico, con particolare cura all'accostamento per eliminare ponti termici e garantire la continuità del cappotto.

Struttura Portante

Montaggio dei profili (montanti/traversi) con sistema di regolazione micrometrica, base essenziale per supportare i carichi del rivestimento.

Applicazione del Paramento Esterno

Installazione del rivestimento finale (metallo, ceramica, pietra, ecc.) secondo il protocollo tecnico specifico del materiale, garantendo la ventilazione corretta e la tenuta meccanica del sistema.
