BUILDING ENVELOPE ENGINEERING
Facciate ventilate
Progettazione, ingegnerizzazione e realizzazione di sistemi di facciata ventilata multimaterici per nuove costruzioni e interventi di riqualificazione.
Una facciata ventilata è un sistema di involucro edilizio composto da più elementi che lavorano in modo integrato: supporto murario o strutturale, isolamento termico, sottostruttura, camera di ventilazione, sistemi di fissaggio e rivestimento esterno.
La progettazione richiede che ciascun componente sia dimensionato e coordinato con gli altri, considerando le caratteristiche dell'edificio, i materiali di rivestimento, i carichi agenti e le condizioni di esposizione.
VM Group segue il processo dalla valutazione iniziale dell'edificio e dal rilievo fino all'ingegnerizzazione dei dettagli costruttivi, alla definizione dei sistemi di fissaggio e alla realizzazione in cantiere.
PROGETTAZIONE
Analisi dell'edificio, rilievi e individuazione della soluzione tecnica in funzione delle caratteristiche architettoniche e costruttive dell'intervento.
INGEGNERIZZAZIONE
Studio e definizione delle sottostrutture, dei sistemi di fissaggio, dei dettagli costruttivi e delle verifiche necessarie per la corretta realizzazione del sistema.
REALIZZAZIONE
Fornitura dei componenti, gestione e coordinamento delle attività di cantiere e posa in opera dei sistemi di facciata, eseguita direttamente da VM Group o attraverso squadre esterne coordinate dall'azienda.
Cos'è una facciata ventilata
La facciata ventilata è un sistema di rivestimento dell'involucro edilizio composto da diversi elementi che svolgono funzioni specifiche e lavorano in modo integrato: la parete di supporto, l'isolamento termico, la sottostruttura di sostegno, la camera di ventilazione e il rivestimento esterno.
Il rivestimento viene generalmente distanziato dalla parete mediante una sottostruttura di supporto, che può essere realizzata con differenti configurazioni e materiali. Lo spazio tra lo strato isolante e il rivestimento costituisce la camera di ventilazione, progettata per consentire la circolazione dell'aria.
Il funzionamento dell'intero sistema dipende dall'interazione tra i suoi diversi componenti. Per questo una facciata ventilata non può essere considerata semplicemente come un rivestimento applicato all'edificio: deve essere progettata in funzione delle caratteristiche del supporto, dei carichi agenti, del materiale di rivestimento, dei sistemi di fissaggio e dei dettagli costruttivi.
La scelta della stratigrafia, della sottostruttura e dei sistemi di ancoraggio deve quindi essere definita in relazione alle caratteristiche dell'edificio, alle prestazioni richieste e alle condizioni specifiche del progetto.
Rivestimento esterno
Parete di supporto
Sottostruttura di sostegno
Isolamento termico
Camera di ventilazione
Come è composta una facciata ventilata:
Una facciata ventilata è composta da diversi elementi che collaborano alla protezione e al funzionamento dell'involucro edilizio. La configurazione può variare in funzione delle caratteristiche dell'edificio, del materiale di rivestimento e delle prestazioni richieste.
-
Parete di supporto: costituisce la struttura alla quale viene collegato il sistema di facciata.
-
Isolamento termico: contribuisce al controllo degli scambi termici attraverso l'involucro.
-
Sottostruttura di sostegno: collega il rivestimento all'edificio attraverso staffe, profili e sistemi di fissaggio dimensionati in funzione del progetto.
-
Camera di ventilazione: intercapedine tra isolamento e rivestimento, progettata per consentire la circolazione dell'aria.
-
Rivestimento esterno: costituisce lo strato visibile della facciata e può essere realizzato con materiali differenti, come pietra naturale, gres porcellanato, ceramica, cotto, HPL, fibrocemento e metallo.
Come funziona una facciata ventilata
Una facciata ventilata sfrutta la presenza di un'intercapedine tra il rivestimento esterno e gli strati retrostanti dell'involucro edilizio. Questa camera, opportunamente progettata, consente la circolazione dell'aria attraverso aperture di ingresso e uscita.
Il movimento dell'aria è legato alle differenze di temperatura e pressione che si generano nell'intercapedine. Durante il periodo estivo, il riscaldamento dell'aria nella camera può favorirne il movimento verso l'alto, contribuendo a limitare l'accumulo di calore dietro il rivestimento.
Nel periodo invernale, il comportamento del sistema dipende principalmente dalla continuità dell'isolamento termico, dalla configurazione della camera di ventilazione e dalle caratteristiche dell'intero involucro.
La ventilazione non sostituisce l'isolamento termico: è la corretta progettazione e integrazione di tutti i componenti a determinare il comportamento della facciata.
Per questo motivo, ogni sistema deve essere valutato in relazione alla stratigrafia, alla geometria dell'intercapedine, alle aperture di ventilazione e alle condizioni specifiche dell'edificio.
Isolamento durante l'inverno
L’isolamento termico, posizionato sul lato esterno della muratura, riduce le dispersioni di calore verso l’esterno e contribuisce a mantenere più stabile la temperatura interna. La continuità dello strato isolante aiuta inoltre a limitare i ponti termici e a migliorare le prestazioni energetiche dell’involucro.
Protezione dagli agenti atmosferici
Il rivestimento esterno costituisce la prima protezione dell’involucro dall’azione diretta degli agenti atmosferici, come pioggia, vento e irraggiamento solare. La presenza della camera di ventilazione favorisce inoltre l’asciugatura dell’intercapedine e contribuisce alla gestione dell’umidità, quando il sistema è correttamente progettato e dettagliato.
Isolamento durante l'estate
Durante la stagione estiva, l’irraggiamento solare riscalda il rivestimento esterno. La circolazione naturale dell’aria nella camera di ventilazione favorisce lo smaltimento di una parte del calore accumulato, contribuendo a limitare il surriscaldamento dell’involucro e il carico termico sull’edificio.
Isolamento acustico
L’isolamento acustico dell’involucro dipende dalla combinazione tra parete, strato isolante, sottostruttura e rivestimento esterno. Una corretta progettazione della stratigrafia può contribuire a ridurre la trasmissione dei rumori provenienti dall’esterno e a migliorare il comfort acustico degli ambienti interni.
Come si comporta una facciata ventilata in estate
Dinamica fisica
Smaltimento del calore per irraggiamento: l’aria presente nella camera di ventilazione si riscalda per effetto dell’irraggiamento solare e tende a risalire, favorendo lo smaltimento di una parte del calore attraverso il moto naturale dell’aria.
Beneficio
La ventilazione dell’intercapedine contribuisce a limitare il surriscaldamento dell’involucro e può ridurre il carico termico sull’edificio, migliorando il comfort interno durante la stagione estiva.
Come si comporta una facciata ventilata in inverno
Dinamica fisica
Gestione del calore e dell’umidità: durante la stagione invernale, la prestazione dell’involucro dipende principalmente dalla continuità e dalle caratteristiche dello strato isolante. La camera ventilata contribuisce alla gestione dell’umidità presente nella stratigrafia, secondo la configurazione e la corretta progettazione del sistema.
Beneficio
proteggere l’involucro e a mantenere più stabili le condizioni termoigrometriche della parete.
Schema illustrativo del comportamento della camera di ventilazione nelle condizioni estive e invernali.
Le temperature riportate sono riferite all’esempio rappresentato e non costituiscono valori prestazionali garantiti.
Dove si applica una facciata ventilata
I sistemi di facciata ventilata trovano applicazione in edifici con destinazioni d'uso e caratteristiche architettoniche differenti, sia nelle nuove costruzioni sia negli interventi di riqualificazione.
La scelta del sistema, dei materiali di rivestimento e della sottostruttura dipende dalle caratteristiche dell'edificio, dalle prestazioni richieste, dai vincoli progettuali e dalle condizioni del contesto.
VM Group progetta e realizza sistemi di facciata ventilata per edifici residenziali, direzionali, commerciali, pubblici, industriali e infrastrutturali, sviluppando soluzioni tecniche in funzione delle specificità di ogni intervento.
Edilizia residenziale
Le facciate ventilate trovano applicazione anche nell’edilizia residenziale, sia nelle nuove costruzioni sia negli interventi di riqualificazione. La scelta del rivestimento, della sottostruttura e dell’isolamento viene definita in funzione delle caratteristiche dell’edificio, delle esigenze architettoniche e delle prestazioni richieste.

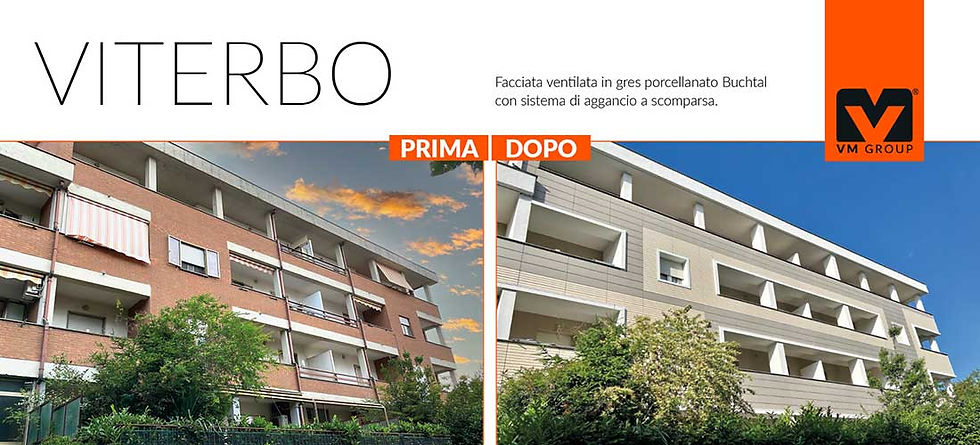

Riqualificazione di edifici e condomini
Nella riqualificazione degli edifici esistenti, una facciata ventilata può integrare isolamento termico e nuovo rivestimento all’interno di un intervento di miglioramento dell’involucro.
La progettazione deve considerare lo stato della parete esistente, i carichi del vento, i sistemi di ancoraggio, i ponti termici e le caratteristiche del nuovo rivestimento.
Edifici direzionali e commerciali
Negli edifici direzionali, commerciali e del terziario, la facciata ventilata permette di combinare esigenze architettoniche e prestazioni dell’involucro. Gres porcellanato, compositi metallici, fibrocemento e altri materiali possono essere utilizzati in funzione del progetto, delle dimensioni delle superfici, dei dettagli costruttivi e delle prestazioni richieste.
Edifici pubblici
Scuole, università, edifici istituzionali e strutture pubbliche richiedono soluzioni di rivestimento capaci di coniugare durabilità, sicurezza e qualità architettonica. Le facciate ventilate consentono di utilizzare materiali e sistemi differenti, definiti in funzione delle caratteristiche dell'edificio, dei requisiti progettuali e delle condizioni di esercizio.
Strutture sanitarie
Ospedali, cliniche e strutture sanitarie presentano esigenze specifiche in termini di durabilità dell'involucro, resistenza dei materiali e gestione della manutenzione. La progettazione della facciata ventilata deve considerare la destinazione d'uso dell'edificio, le caratteristiche del supporto, i sistemi di fissaggio e la scelta di rivestimenti adeguati al contesto.
Edifici industriali e logistici
Stabilimenti produttivi, capannoni e centri logistici richiedono sistemi di rivestimento progettati in relazione alle dimensioni dell'edificio, alle caratteristiche strutturali e alle condizioni ambientali. Le facciate ventilate permettono di integrare materiali e sottostrutture differenti, sviluppando soluzioni coerenti con le esigenze funzionali, architettoniche e prestazionali dell'involucro.
Infrastrutture e grandi opere
Stazioni ferroviarie, terminal, edifici di servizio e grandi opere pubbliche possono richiedere sistemi di facciata caratterizzati da geometrie complesse, superfici estese e specifici requisiti di resistenza. In questi interventi la progettazione e l'ingegnerizzazione delle sottostrutture, dei fissaggi e dei dettagli costruttivi assumono un ruolo centrale per garantire la corretta integrazione tra rivestimento e struttura dell'edificio.
Facciata ventilata e involucro edilizio: gli aspetti da considerare
La scelta del sistema di facciata dipende dalle caratteristiche dell'edificio, dalle prestazioni richieste e dagli obiettivi del progetto. Una facciata ventilata integra rivestimento esterno, camera di ventilazione, sottostruttura e isolamento termico in un sistema progettato per rispondere contemporaneamente a esigenze architettoniche, termoigrometriche e costruttive.
La progettazione deve considerare il comportamento dei singoli componenti e la loro interazione, verificando la compatibilità tra materiali, supporto edilizio, sistemi di fissaggio e condizioni di esposizione.
Aspetti tecnici da considerare
-
Gestione delle dilatazioni termiche:
La sottostruttura e i sistemi di fissaggio devono essere progettati per gestire le dilatazioni differenziali tra rivestimento, sottostruttura e supporto, evitando di trasferire alla facciata sollecitazioni non previste. -
Carichi del vento e sollecitazioni:
Il dimensionamento della sottostruttura e dei sistemi di ancoraggio deve considerare le azioni del vento, la geometria dell'edificio, l'altezza e le caratteristiche del rivestimento. Le verifiche devono essere riferite alle condizioni specifiche del progetto. -
Scelta del materiale e durabilità:
La scelta del rivestimento deve tenere conto delle caratteristiche del materiale, dell'esposizione dell'edificio, dei sistemi di fissaggio e delle condizioni ambientali. Gres porcellanato, ceramica, HPL, fibrocemento, pietra naturale e compositi metallici possono rispondere a esigenze progettuali differenti. -
Ponti termici e isolamento:
La configurazione delle staffe e dei profili di supporto può influenzare la trasmittanza termica complessiva della parete. La progettazione deve valutare i ponti termici generati dagli elementi di collegamento e la continuità dello strato isolante. -
Sistemi di fissaggio e supporto:
La scelta degli ancoraggi deve essere compatibile con il materiale di rivestimento, il formato delle lastre, le sollecitazioni previste e le caratteristiche del supporto. La corretta progettazione dei collegamenti è essenziale per la sicurezza e la durabilità del sistema. -
Protezione e gestione dell'involucro:
La corretta progettazione della stratigrafia e della camera di ventilazione contribuisce alla gestione dell'umidità e alla protezione degli strati retrostanti. Il comportamento termoigrometrico deve essere verificato in funzione della specifica configurazione della parete. -
Manutenzione e ispezionabilità:
La scelta del sistema deve considerare anche le possibilità di ispezione, sostituzione degli elementi di rivestimento e manutenzione nel tempo. L'accessibilità ai componenti e la modalità di fissaggio possono influenzare la gestione futura della facciata.
Sistemi di ancoraggio per facciate ventilate
Il sistema di ancoraggio collega il rivestimento alla sottostruttura e rappresenta uno degli elementi fondamentali nella progettazione di una facciata ventilata. La sua scelta deve essere definita in funzione del materiale, delle dimensioni e del peso delle lastre, dei carichi del vento, delle caratteristiche del supporto e delle esigenze architettoniche del progetto.
In funzione del materiale e della configurazione della facciata, possono essere utilizzate diverse tecnologie di fissaggio:
Ancoraggio a Vista
Prevede l'utilizzo di elementi di fissaggio visibili sulla superficie del rivestimento. È una soluzione adottata con diverse tipologie di materiali, nella quale la disposizione e la finitura dei punti di ancoraggio contribuiscono anche al risultato estetico.
Fissaggio mediante incollaggio strutturale
Utilizza adesivi specifici per realizzare il collegamento tra rivestimento e sottostruttura. La scelta del prodotto e la progettazione del giunto devono tenere conto della compatibilità dei materiali, delle sollecitazioni previste e delle condizioni ambientali di esercizio.
Ancoraggio a Scomparsa
Consente di realizzare superfici esterne senza elementi di fissaggio visibili. Il collegamento viene realizzato mediante dispositivi meccanici specifici, scelti in funzione del materiale, della geometria delle lastre e delle caratteristiche del sistema.
Sistemi di fissaggio misti meccanici e adesivi
Integrano collegamenti meccanici e adesivi all'interno della stessa configurazione. La loro applicazione richiede la definizione delle funzioni dei singoli componenti e la verifica della compatibilità tra le diverse tecnologie.
La progettazione degli ancoraggi deve considerare la trasmissione dei carichi, la compatibilità tra i componenti, le tolleranze di posa e le eventuali dilatazioni. La corretta definizione dei collegamenti contribuisce alla sicurezza, alla durabilità e alla qualità esecutiva della facciata.
Materiali per il rivestimento delle facciate ventilate
La scelta del materiale di rivestimento è una fase fondamentale nella progettazione di una facciata ventilata. Dipende dalle caratteristiche dell'edificio, dagli obiettivi architettonici, dalle prestazioni richieste e dalla compatibilità con il sistema di supporto e fissaggio.
VM Group progetta e realizza facciate ventilate utilizzando diverse tipologie di materiali, selezionate in funzione delle specificità di ogni intervento.
Tra le principali soluzioni utilizzate rientrano:
Pietra naturale: materiali lapidei con caratteristiche estetiche, dimensionali e fisiche differenti, selezionati in funzione del progetto e delle condizioni di impiego.
Gres porcellanato e ceramica: rivestimenti disponibili in differenti formati, spessori, finiture e caratteristiche superficiali.
Cotto: elementi per facciate caratterizzati da differenti geometrie, formati e tonalità, adatti a diverse interpretazioni architettoniche.
HPL: pannelli stratificati disponibili in numerose finiture, colori e configurazioni dimensionali.
Fibrocemento: pannelli con differenti caratteristiche superficiali e dimensionali, utilizzabili in diverse tipologie di involucro.
Alluminio e compositi metallici: soluzioni che consentono di realizzare rivestimenti con differenti geometrie, finiture e configurazioni.
Altri metalli: materiali e sistemi metallici selezionabili in funzione delle esigenze architettoniche e costruttive.
Prestazioni e caratteristiche dei materiali
Le prestazioni del rivestimento devono essere valutate in funzione del materiale scelto, delle caratteristiche del prodotto e delle condizioni di utilizzo. Tra i principali parametri da considerare rientrano:
reazione al fuoco;
assorbimento d'acqua;
resistenza agli agenti atmosferici e ai raggi UV;
caratteristiche meccaniche;
stabilità dimensionale;
formato, spessore e peso delle lastre;
compatibilità con i sistemi di fissaggio;
modalità di manutenzione e sostituzione degli elementi.
La scelta del materiale non può essere separata dalla progettazione della sottostruttura e dei sistemi di ancoraggio. Ogni rivestimento richiede infatti una valutazione specifica delle modalità di supporto, delle sollecitazioni e dei dettagli costruttivi.
